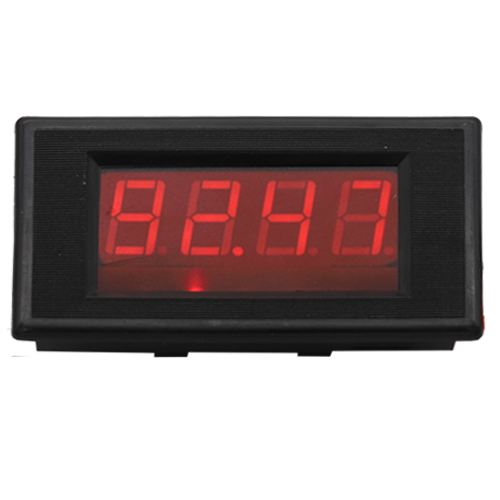

数显仪表
数显表包括电压表、电流表、频率表、4~20mA无源表、温控仪、教学仪表等多种类型，实现常见电信号的测量。
方案概述

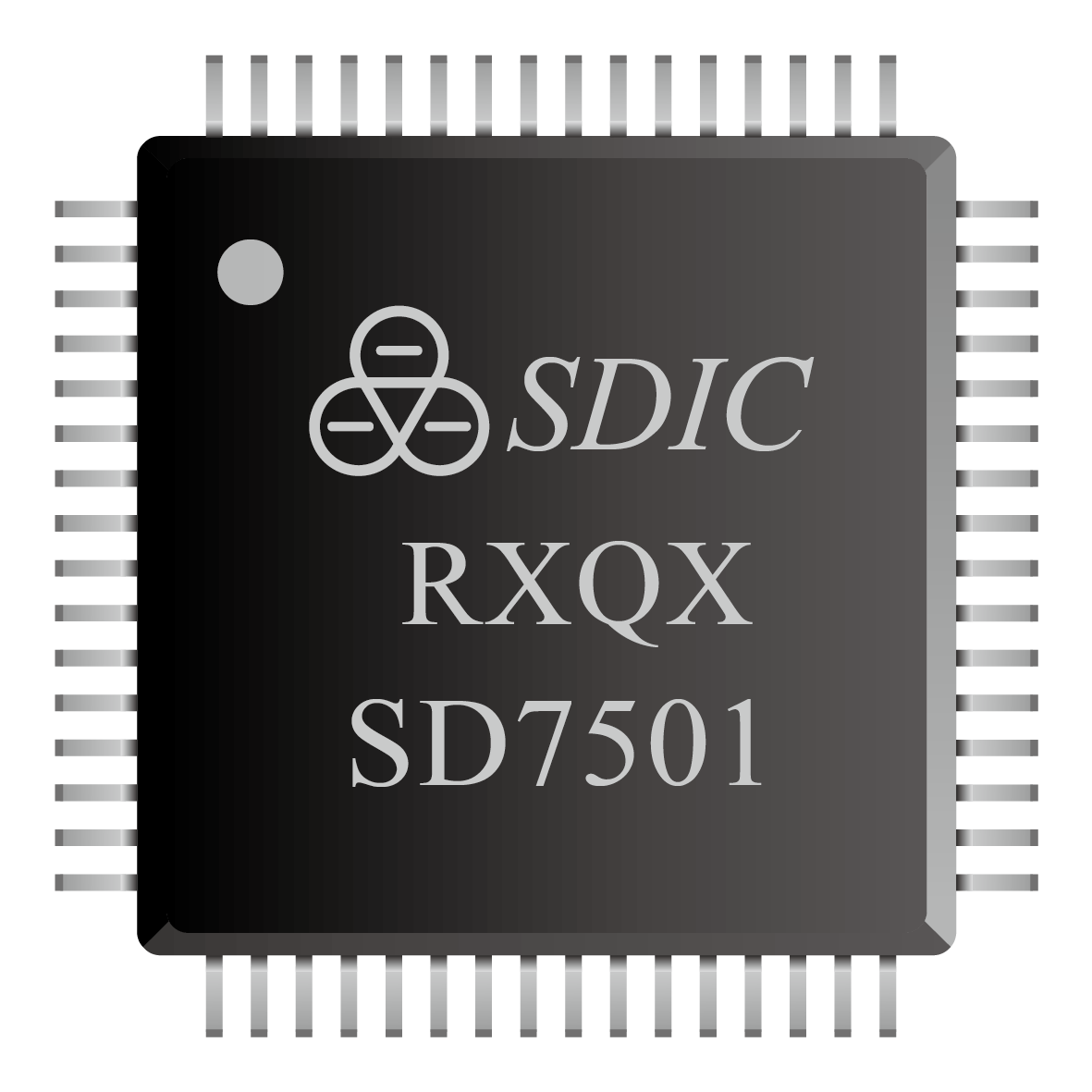

本系列产品针对4~20mA无源表头应用设计，内部集成24位高精度ADC、低噪声PGIA、显示驱动等功能模块，非常适合高精度表头应用。内部集成温度传感器，可实现温补。集成先进的线性校准算法，校准操作简单，且校准系数可保存至芯片内部，节省外部存储器。
方案优势

  • 测量精度高，集成24位ADC，最高可实现0.01级的稳定测量

  • 集成度高，属于单芯片解决方案

  • 功耗低，支持低功耗模式

  • 阻抗低，小于6R

  • 压降小，低于1.5V

测量精度高，集成24位ADC，最高可实现0.01级的稳定测量

集成度高，属于单芯片解决方案

功耗低，支持低功耗模式

阻抗低，小于6R

压降小，低于1.5V

技术特点

  • 显示范围：-19999~39999

  • 转换速率：3次/秒

  • 产品压降：≤1.5V

  • 环路阻抗：≤5R

  • 工作电流：<1mA

  • 测量精度：0.01% F.S±1个字

  • 显示方式：LCD/LED，带8个不同的物理单位

  • 参考电压：1.2V，50ppm/℃

  • 报警输出：2路隔离式开关量报警输出

  • 温度检测：具有内部温度传感器，可对对测量结果进行温度补偿

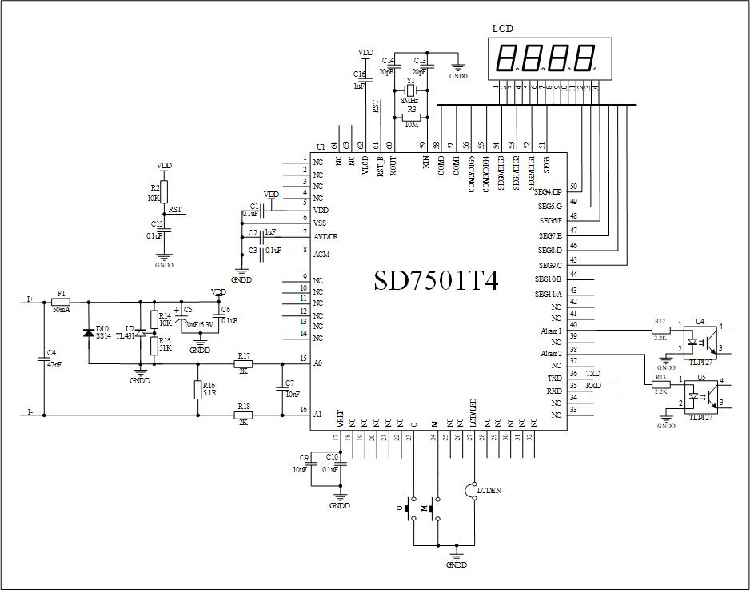

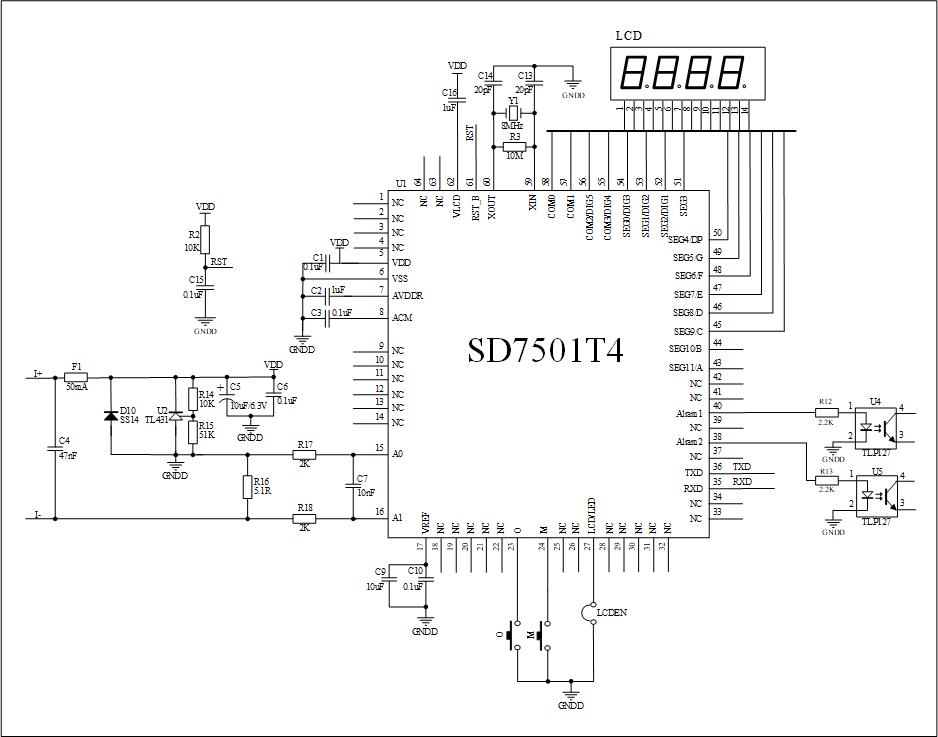

应用框图
